以下利用各組員倉儲下的 stl 檔案, 進行分組報告零件檢視:
第十六週課程:2015 Fall CADP W16
組員:
40323123 W16
40323131 W16
40323137 W16
40323143 W16
40323145 W16
40323154 W16
計算 Nutcracker 機構有效運動距離:
老師提到的方法:
1.實際利用 Onshape 中的組立, 移動 piston 零件, 靠目測概略決定 piston 的有效行程. (目測法, 只能得到大概的行程範圍)
2.利用 Solvespace 繪製 2D 約束圖, 然後利用約束點在線或圓上的方式, 以圖解法解出有效行程
3.利用 Jupyter 與 Python3 的 sympy 模組, 先進行符號式推導, 然後再利用數值分析解出 piston 的有效行程
4.採用基因演算法
詳細內容請參考2015 Fall CADP W16
在用Onshape畫出的零件上加上限制條件:

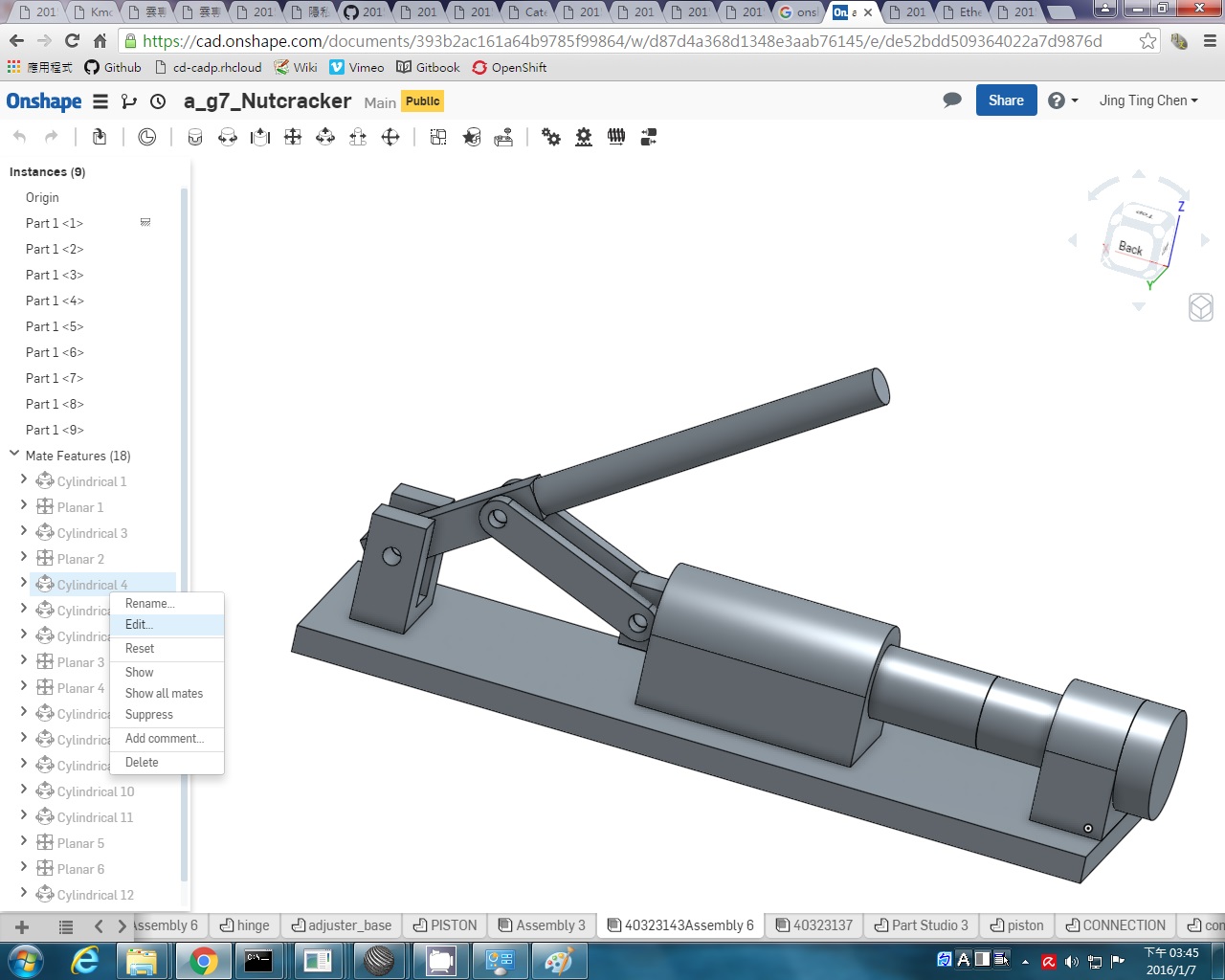

1.點選想要加限制條件的定義

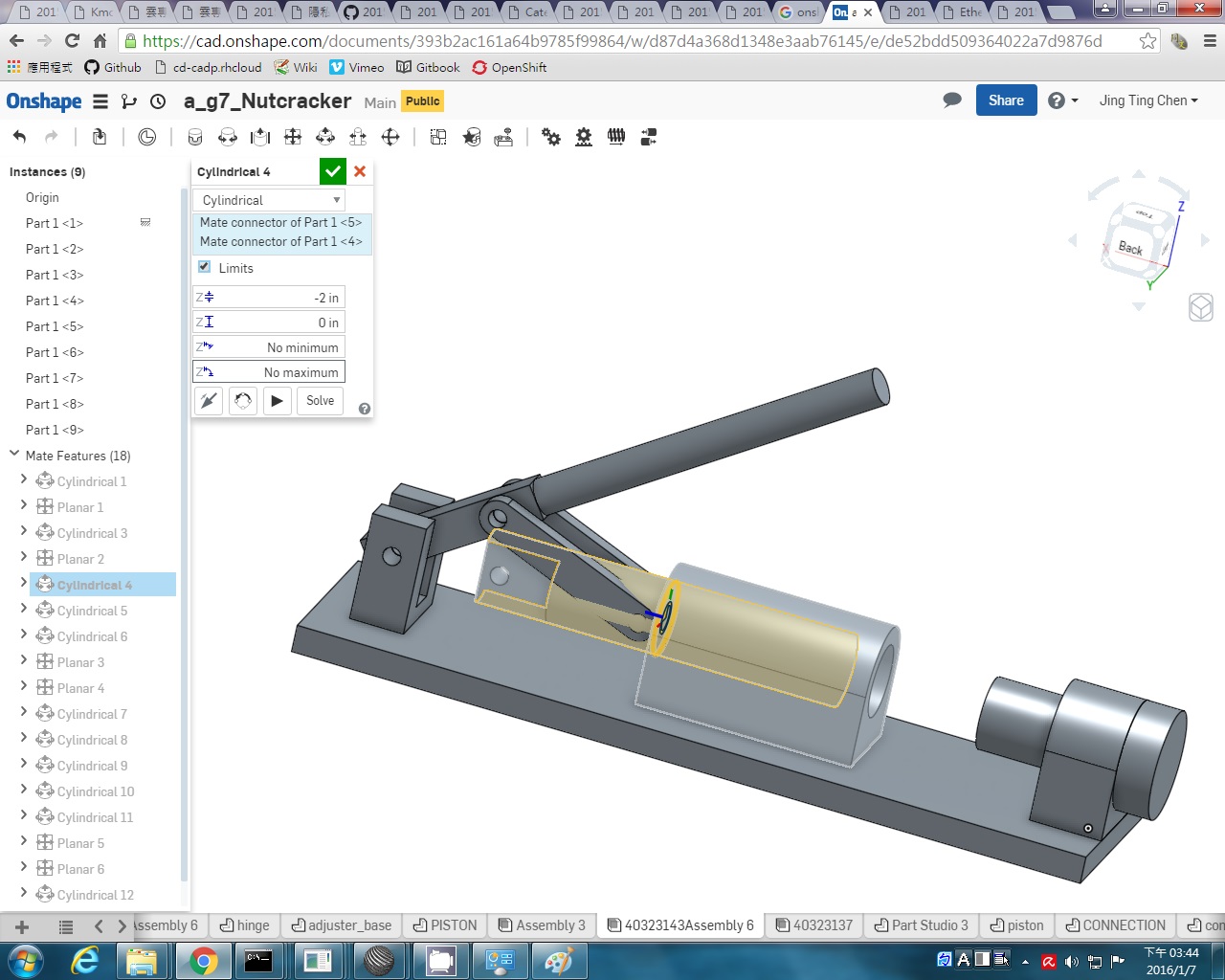

2.點Limits
3.填入計算好的限制條件
